帧中继实验系列一(点到点)

2014-03-04 00:38 浏览:

实验要求:

1、公司总部与分公司采用帧中继专线进行互联,路由协议采用RIP

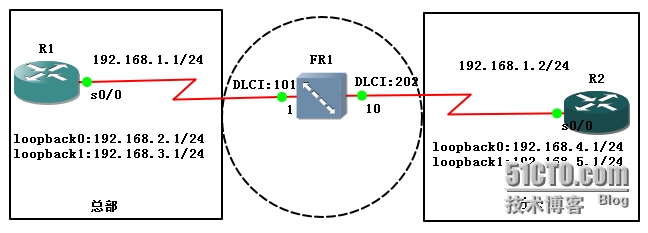

2、实验图


帧中继实验系列


3、配置

R1:

R1(config)#ints0/0

RI(config-if)encapframe-relay                    //封装帧中继协议

RI(config-if)frame-relay interface-dlci 101       //设置本接口对应的INTERFACE-DLCI号

RI(config-if)frame-relay  map ip 192.168.1.2 101  broadcast //建立对端协议地址与本地INTERFACE-DLCI号的映射关系, brocast选项允许在帧中继网络上传输路由广播信息,为RIP更新路由信息。

RI(config-if)ip add 192.168.1.1 255.255.255.0      // 配置本接口IP地址

RI(config-if)no sh                                //打开此物理接口



R1(config)#int loopback 0

RI(config-if)ip add 192.168.2.1 255.255.255.0

RI(config-if)No shut

R1(config)#int loopback 1

RI(config-if)ip add 192.168.3.1 255.255.255.0

RI(config-if)No shut



R1(config)router rip

RI(config-router)net 192.168.1.0

RI(config-router)net 192.168.2.0

RI(config-router)net 192.168.3.0



R2(config)#ints0/0

R2(config-if)encapframe-relay                    //封装帧中继协议

R2(config-if)frame-relay interface-dlci 202       //设置本接口对应的INTERFACE-DLCI号

R2(config-if)frame-relay map ip 192.168.1.1 202  broadcast //建立对端协议地址与本地INTERFACE-DLCI号的映射关系, brocast选项允许在帧中继网络上传输路由广播信息,为RIP更新路由信息。

R2(config-if)ip add 192.168.1.2 255.255.255.0      // 配置本接口IP地址

R2(config-if)no sh                                //打开此物理接口



R2(config)#int loopback 0

R2(config-if)ip add 192.168.4.1 255.255.255.0

R2(config-if)No shut

R2(config)#in tloopback 1

R2(config-if)ip add 192.168.5.1 255.255.255.0

R2(config-if)No shut



R2(config)router rip

R2(config-router)net 192.168.1.0

R2(config-router)net 192.168.4.0

R2(config-router)net 192.168.5.0
