企业路由器应用 NAT下的IPSEC VPN如何配置

2012-06-20 09:39 浏览:

  技术背景

  IPsec为了保证数据的安全,需要对数据包进行加密和校验,防止数据在传输过程中被第三方获取或修改。而NAT网关的作用则是通过IP地址转换来实现共享上网和保护内网服务器,这样势必会修改数据的源IP地址。这样这两种技术的本身便存在了冲突。

  用户环境

  某公司的办事处设置在某写字楼内。该写字楼有自己独立的网络结构,并且使用同一个网络出口连接互联网。该办事处需要与总部建立IPSEC VPN共享公司总部的网络资源。

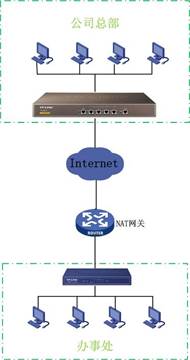

  拓扑结构

  TP-LINK解决方法

  TP-LINK路由器通过在IPSEC协议中增加了NAT-T协议的支持,这样路由器会自动发现网络中的NAT设备,将数据包封装到UDP包中,使VPN可以在NAT环境下使用。

  配置注意事项

  1) IKE的协商模式要选为野蛮模式

  2) 在“IKE安全策略”的设置中,认证ID必须选择为NAME。

  TL-ER6120 IKE策略设置

  TL-R400vpn IKE策略设置

  3) 由于NAT模型与IPSEC中的AH协议的设计理念是完全相违背的,所以,在选择IPSEC协议的的时候,只能选择ESP协议。

  TL-ER1620安全提议设置

  TL-R400vpn IPsec策略设置
